01  金屬屋面構造做法

屋面采用鍍鋁鋅壓型鋼板直立鎖邊屋面板與TPO防水卷材相結合的兩道防水形式。TPO防水卷材緊密貼合于屋面外板的固定支座與基層之間，整個屋面防水體系可簡稱為密貼式金屬屋面復合TPO防水系統。

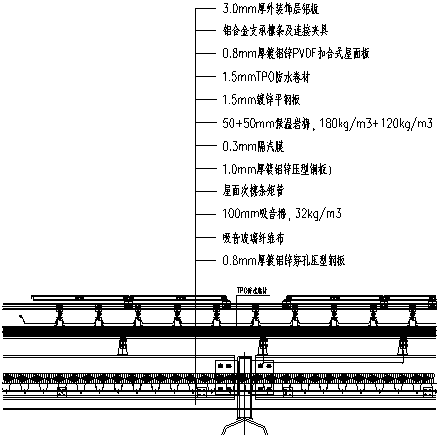

整體金屬屋面構造層次-密貼式金屬屋面復合TPO防水系統

TPO高分子防水卷材采用機械固定施工方式，利用固定支座固定到下方的龍骨上，卷材之間的搭接縫采用熱風焊接，焊縫強度不低于母材。同時具備施工快捷、方便等優勢。

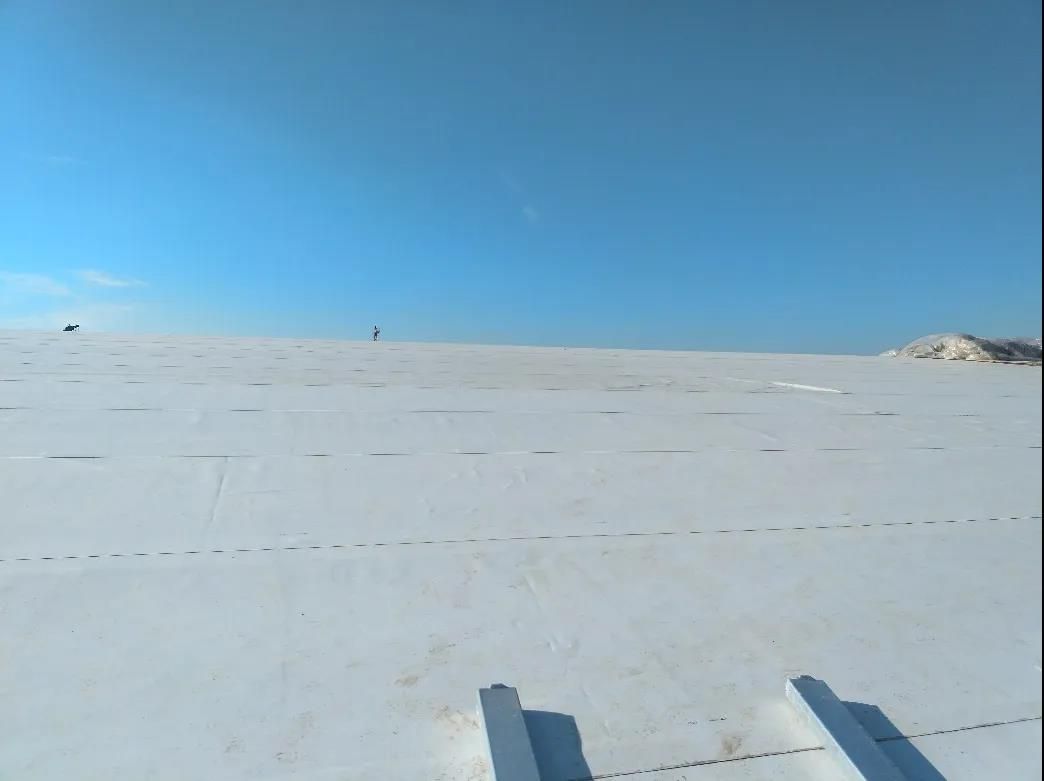

深圳國際會展中心TPO鋪設現場

02  金屬屋面二次防水選材分析

一般用于金屬屋面二次防水層的高分子卷材有三種：TPO、PVC、EPDM。那么如何選擇防水卷材？為何TPO防水卷材會勝出？這便需要從耐高溫老化性能、抵抗基層變形能力、卷材搭接縫處理方式以及細部防水處理等多方面進行綜合考慮。

1

卷材熱老化性能分析

金屬屋面的金屬外板吸收太陽輻射熱，造成屋面板夏季溫度非常高，能達到將近80℃，而金屬板下的空間一般是相對封閉的空間，因此屋面板的高溫致使其下部空間保持較高溫度，散熱比較慢，對其下側設置的防水層影響很大。高溫環境使得卷材的熱老化性能成為影響防水效果的第   一重要因素。結合國標相關規定，對三種常見高分子防水卷材的熱老化性能（耐熱性）進行對比：

可發現，熱老化性能較好的是TPO防水卷材，其在115℃熱老化測試672小時后，力學性能保持率依然在90%以上，其低溫柔性良好為-40℃。

2

卷材抵抗基層變形能力分析

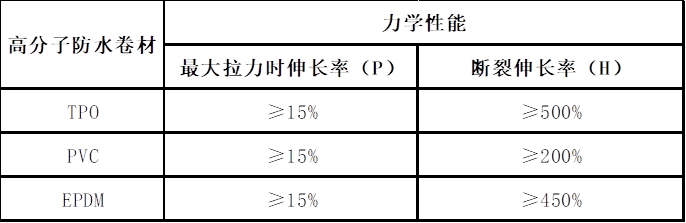

大跨度鋼結構在使用中會發生比較大的變形，高分子防水卷材用于金屬自防水屋面一般采用機械固定工法，卷材空鋪，可以抵御正常使用下的結構變形。三種常用的高分子防水卷材，其適應基層變形的力學性能如下表：

可見，用于細部節點處理的均質卷材的斷裂伸長率有較大的差別。其中TPO的zui大，為500%，而鋼結構屋面的細部節點處恰恰是屋面受力復雜，變形積累zui大的地方，故均質卷材的斷裂伸長率優劣至關重要。

3

卷材搭縫處理對比

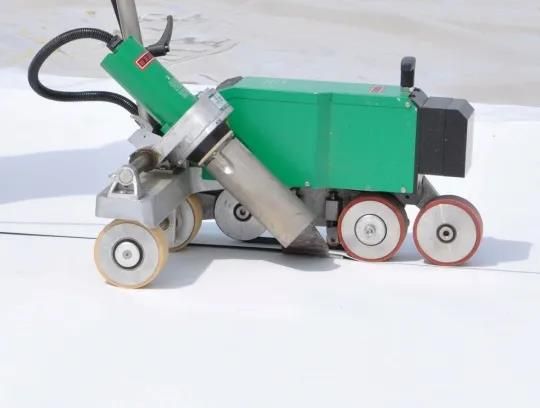

TPO和PVC高分子卷材的搭接縫均采用熱風焊接（圖a），無明火施工，可靠性高，焊縫處強度高于TPO卷材本身（圖b），保障搭接縫部位。而EPDM卷材比較成熟的搭接縫連接為膠粘處理，施工復雜，國內大多采用的國產膠粘劑耐久性欠佳。

高分子防水卷材搭接縫剝離強度對比：

由于TPO防水卷材不含增塑劑，在高溫下不會存在增塑劑遷移后壽命縮短的隱患。綜上，TPO高分子防水卷材是適用于此類公共建筑金屬屋面防水的優質卷材。

03   TPO防水卷材細部做法

1

固定支座密封性處理

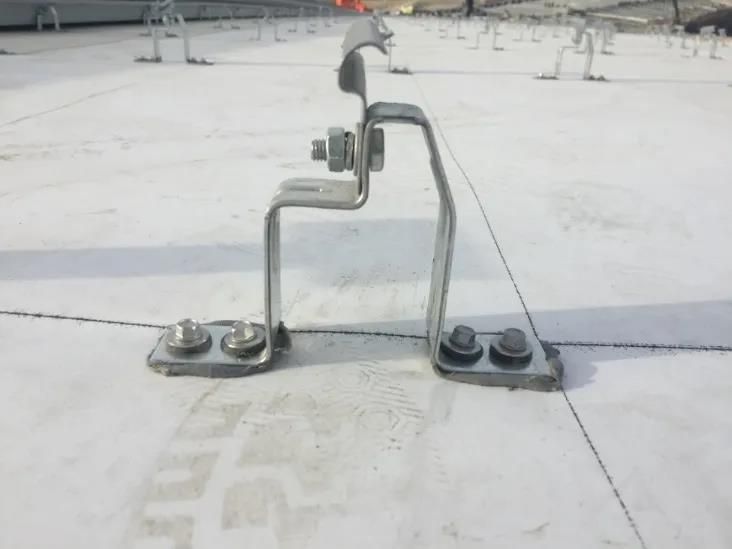

在密貼式金屬屋面復合TPO防水系統中，由構造決定，在固定支座部位固定釘必然要穿透卷材：

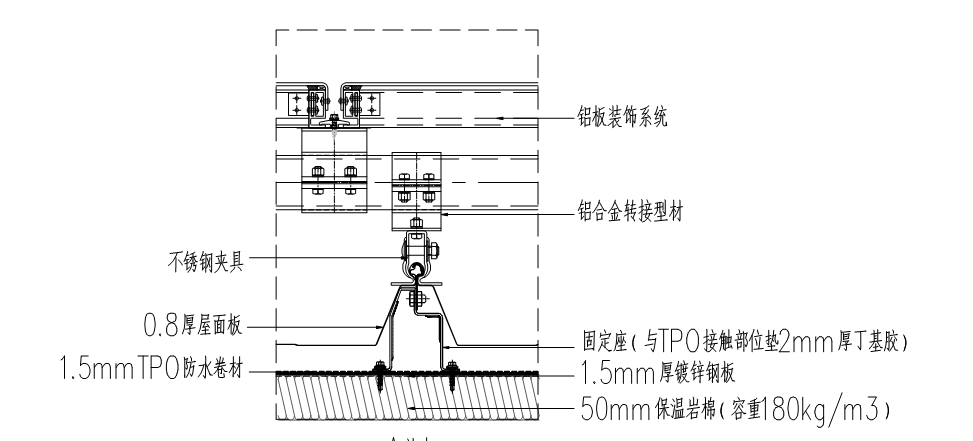

為了防止固定支座在屋面板溫度應力下推動或風揭反復作用下晃動影響底部與卷材結合的緊密性，出現滲漏隱患，需要采取密封措施。在固定支座下方與TPO接觸部位墊2mm厚的丁基膠，保證釘子穿透部位的防水性：

2

屋面與天溝交接處TPO做法

由于金屬屋面天溝板和屋面板之間存在縫隙，突降冰雹或者排水口發生堵塞造成排水不暢，天溝內產生積水極大可能從天溝與卷材之間的縫隙倒灌入室內。本項目屋面二次防水層TPO卷材與天溝內的TPO卷材連續敷設形成一體，即使天溝積水也不會產生倒灌，但也應注意采取溢水措施。

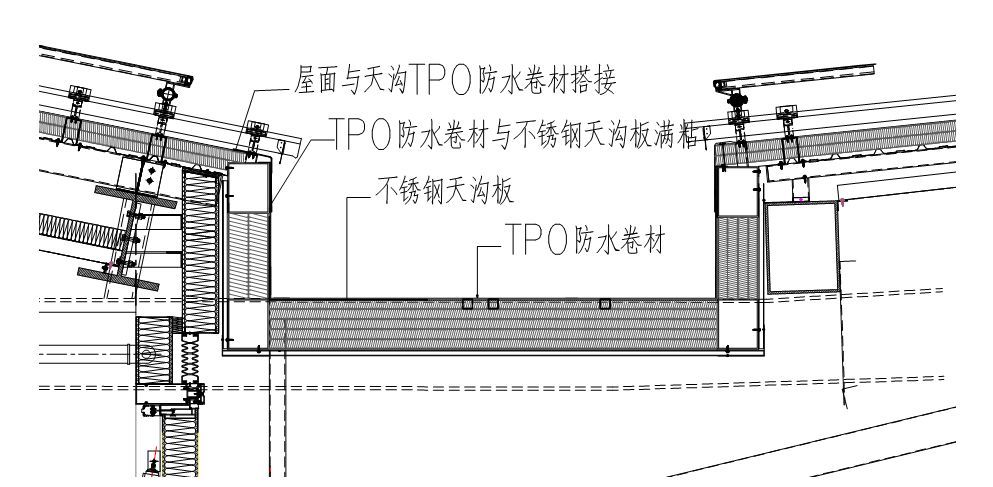

屋面天溝

04  TPO高分子防水卷材施工注意事項

（1）工藝流程

在巖棉和隔聲層鋪設完成后：清理基層鋪設TPO卷材→機械固定卷材（若屋面板固定支座安裝及時，則相應區域無需專門機械固定卷材）→熱風焊接卷材。

（2）TPO防水卷材的鋪設及固定

鋪設相鄰卷材，沿卷材長向形成≥80mm搭接，熱空氣焊接寬度至少25mm。卷材由后續緊跟施工的屋面外板固定支座進行固定，故要求屋面外板的固定支座施工和卷材施工配合進行，避免卷材被風掀起。
在天窗、變形縫、出屋面管道等處，均要求采用墊片或壓條對卷材進行固定。

（3）TPO高分子防水卷材成品保護

TPO為柔性防水卷材，抗機械損傷、燙傷能力稍弱。本工程在TPO防水保溫系統施工完成后，需繼續施工做上部金屬屋面系統施工，必須注意對已完工的TPO卷材防水層進行保護。

結語

作為新一代高分子防水卷材，TPO高分子防水卷材具有優良的化學物理性能、可焊接性、環保性、易施工性等優勢，尤其細部節點處理的嚴密性逐漸被廣大業主及設計師認可。但僅靠增加一道防水卷材并不能徹底解決金屬屋面的滲漏

問題。在金屬屋面自防水的基礎上，選擇合適的防水卷材，合理的防水方案與專業的施工方式，使增加的卷材防水層形成一道密閉、自成體系的防水層，才能達到更好的防水效果。
